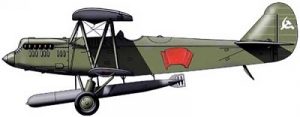

Самолет-торпедоносец Р-5Т

Вначале 30-х гг. в Советском Союзе приступили к созданию минно-торпедной авиации. К 1933 г. на вооружение поступили торпеды ТАН-12 для низкого торпедометания (с бреющего полета) и ТАВ-15 для сброса с парашютами, а также авиационная мина МАВ-1 (ВОМИЗА-100). Для торпедоносцев сконструировали несколько типов специальных прицелов. К этому времени сформировали две минно-торпедных эскадрильи (на Балтийском флоте и на Тихом океане) и один отдельный отряд (на Черном море). Все они оснащались самолетами ТБ-1 в сухопутном или поплавковом варианте.
Но ТБ-1 — тяжелая и недостаточно маневренная машина. Ему больше подходили постановка мин и высотное торпедометание. В качестве низкого торпедоносца довольно тихоходный и неуклюжий ТБ-1 казался весьма уязвимым. Кроме того, туполевский самолет был технологически сложен (по тому времени) и стоил весьма недешево. ВВС РККА, в которые тогда организационно входила морская авиация, требовалось что-нибудь попроще и подешевле для нужд береговой обороны, в первую очередь, на Дальнем Востоке, где нечего было противопоставить японскому флоту.
Выбор пал на Р-5, деревянный биплан конструкции Н.Н. Поликарпова. Он в больших количествах выпускался московским заводом №1 в вариантах учебного самолета, разведчика, легкого бомбардировщика и штурмовика. Р-5 устанавливали на колесное, лыжное или поплавковое шасси. Машина была дешева — сосновые бруски, фанера, полотно — и проста в производстве и ремонте. С точки зрения летных данных, она вполне соответствовала своим современникам на Западе. Самолет отличался хорошей управляемостью, устойчивостью, неприхотливостью к качеству аэродромов. Его без труда мог освоить пилот средней квалификации. 9 июля 1933 г. Реввоенсовет СССР принял постановление, в котором говорилось: «Поставить перед промышленностью задачу приспособить Р-5 к высотному и низкому торпедометанию для действия у своих берегов».
Осенью 1933 г. началось проектирование новой модификации, названной Р-5Т. Переделкой планера занималась группа конструкторов завода №1 во главе с инженером Гребеневым. Основную роль в ней играли инженеры Шишкин и Никитин. Подвеску торпеды разрабатывали в 16-м отделении ВВС под руководством М.И. Проценко.
Такой тяжелый груз, как торпеда, можно было подвесить только под фюзеляжем самолета. Для этого требовалось освободить всю его нижнюю поверхность. Но Р-5 имел старомодное шасси с неразрезной осью, не позволявшей разместить торпеду между стойками. Его заменили новой конструкцией. Две отдельных пирамидальных стойки с полуосями освободили пространство по оси самолета. Основная стойка с пластинчатым резиновым амортизатором присоединялась теперь не к фюзеляжу, а к переднему лонжерону крыла и подкреплялась раскосом, идущим вверх. Силовой набор крыла и фюзеляжа несколько усилили в расчете на большие нагрузки.
Для Р-5Т выбрали торпеду ТАН-12, представлявшую собой переделку морской торпеды образца 1912 г. Такую торпеду можно было сбрасывать с высоты 10-20 м при скорости не более 160 км/ч. Торпеду расположили под фюзеляжем наклонно, передней частью вниз. Торпедодержатель снабжался замками от бомбодержателя Дер-13. Подвеска и торпеда вместе весили 930 кг. Сброс осуществлялся механическим бомбосбрасывателем, стоявшим у пилота. Для самолета сконструировали простой торпедный прицел. В принципе, любой Р-5 мог быть переделан в торпедоносец непосредственно в авиационной части с использованием набора узлов, поставленного заводом.
Вес торпеды с подвеской превышал максимально допустимые для самолета пределы, поэтому машину требовалось облегчить. Поэтому сняли турель со спаренным пулеметом ДА-2, стоявшую в задней кабине. Да и сама эта кабина при несении торпеды не использовалась — самолет становился одноместным. Для улучшения аэродинамики проем задней кабины закрывался съемной крышкой. Один из вариантов предусматривал размещение в ней дополнительного бензобака, позволявшего увеличить дальность полета до 1200 км.
Но в качестве разведчика Р-5Т опять становился двухместным. В задней кабине предусматривалась установка радиостанции 13-СК, запитывавшейся от электрогенератора ДОС-1 с ветрянкой, и фотоаппаратов Поттэ 1Б или АФА-13. При этом машина могла нести мелкие бомбы на бомбодержателях Дер-7 под крылом. Они управлялись вторым бомбосбрасывателем, в задней кабине. Бомбометание осуществлялось с помощью оптического прицела ОПБ-1. Для облегчения привязки к месту у летнаба стоял навигационный визир НВ-5бис.
Из стрелкового оружия на самолете остался только неподвижный пулемет ПВ-1 под капотом мотора. С помощью синхронизатора он стрелял через диск ометания винта. Огонь открывал пилот, прицеливавшийся через длинную трубу прицела ОП-1 («Альдис»). Имелся и дублирующий прицел КП-5 — кольцо и мушка. Пулемет мог использоваться торпедоносцем для подавления зенитных средств атакуемого корабля.

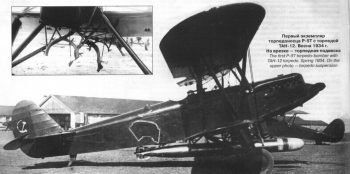

Проектирование и переделка серийного Р-5 в опытный образец торпедоносца заняли всего 29 дней. Постройкой машины руководил инженер Шиц. К 20.01.1934 г. уже были готовы все основные узлы. К 04.02.1934 г. февраля сборку самолета закончили. После кратких заводских испытаний первый Р-5Т отправили в Крым, на базу 1-й школы летчиков имени Мясникова. В марте-апреле он прошел там обширную программу испытаний. За счет большего веса и громоздкой торпедной подвески уменьшились скорость и практический потолок, ухудшилась скороподъемность, увеличился разбег на взлете. Но эти потери сочли приемлемыми.
количество легких бомбардировщиков. Завод №1 пообещал сдать первые 10 Р-5Т в октябре 1934 г., а еще 40 — в декабре. В третьем квартале на заводе начали изготовление первой серии торпедоносцев. Серийные машины имели увеличенное вертикальное оперение по типу поплавковых Р-5а. Это сделали для повышения путевой устойчивости. На самолетах также не устанавливали бомбодержатели под крылом (хотя усиливающие бобышки под обшивкой остались) и тросовую проводку к ним. Мотоустановка соответствовала остальным серийным Р-5 выпуска 1934-1935 гг. — мотор М-17Ф мощностью 715 л.с. и деревянный двухлопастной винт.
Выпуск самолета осуществлялся на московском Заводе №1. Всего было выпущено 50 торпедоносцев этого типа.
На Черноморском флоте ими вооружили 34-й отдельный минно-торпедный отряд в Евпатории, всего было получено 16 самолетов. Все торпедоносцы 34-го отряда с целью облегчения лишили пулеметов ПВ-1. Р-5Т на Черноморском флоте использовали и как дальние разведчики без торпедной подвески. В середине 1937 г. устаревшую технику в качестве временного оснащения выдали формируемым скоростным бомбардировочным эскадрильям. В августе 1937 г в 44-й эскадрилье числились три Р-5Т, в 45-й — четыре.
В 1938 г. началось массовое списание Р-5Т и замена новыми торпедоносцами Ильюшина на базе дальнего бомбардировщика ДБ-3.

Основные характеристики торпедоносца Р-5Т

Масса, кг

3247

Дальность полета, км

400

Потолок высоты, м

6400

Максимальная скорость, км/ч

210

Экипаж, человек

2

Размах крыла, м

15,5

Длина самолета, м

10,56

Высота самолета, м

3,75

Полезная нагрузка: два 7,62-мм пулемета, одна торпеда
